Súprava CAMPAGNOLO Super Record DB 12s 172,5 mm 50/34
Nová sada SUPER RECORD 12x2 patrí bez pochyby k najlepším výtvorom súčasnej cestnej cyklistiky. Campagnolo opäť dokázalo, že patrí k špičke vo vývoji a výrobe nových technológii a ako úplne prvá firma na svete predstavila kombináciu prevodov 12x2 . Jednotlivé komponenty tejto sady nezaprú nezameniteľný taliansky cit pre krásu a detail. A nielen to: jednotlivé komponenty patria k tým NAJľahším, NAJtuhším a NAJspoľahlivejším vo svojej kategórii.
Na výrobu tejto skvostnej sady sú používané tie najvyberanejšie materiály ako karbón, titán, hliník či monolitický technopolymér. Pre nekompromisný chod sú kľučky a prehadzovačka vybavené keramickými ložiskami typu CULT , ktoré sú vyhlásené svojim neuveriteľne nízkym valivým odporom.
Firma Campagnolo si je istá vysokou kvalitou svojich výrobkov a tak aj v tomto prípade poskytuje na tento výrobok trojročnú záručnú dobu .

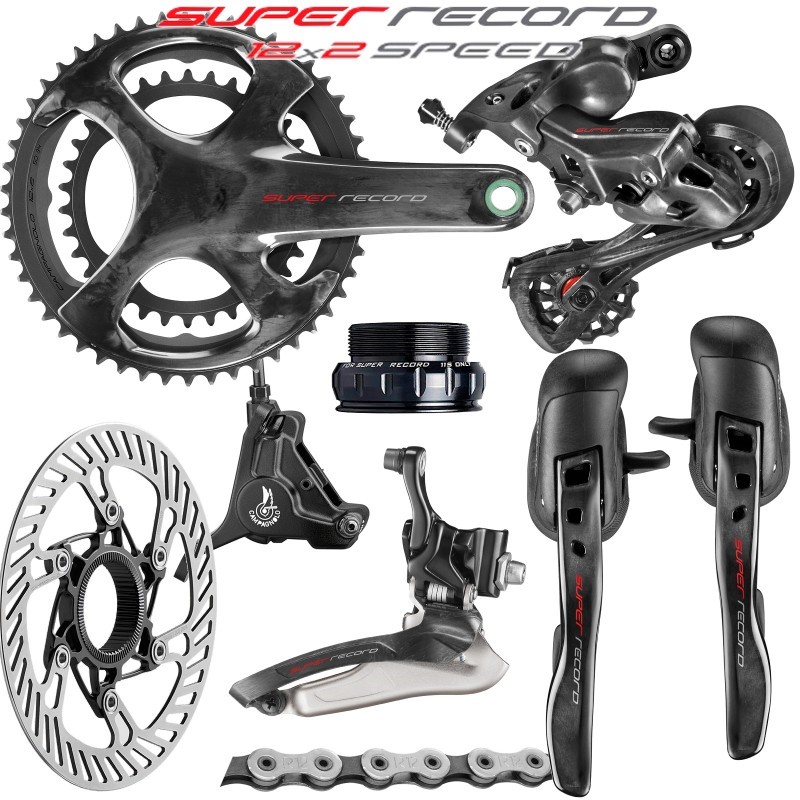

Súprava SUPER RECORD 12x2 obsahuje v základnej zostave nasledujúce komponenty:
- prehadzovačku Super Record 12s
- prešmykač Super Record 12s
- radenie Super Record vrátane brzdových strmeňov (typ Flat Mount)
- 2x brzdový kotúč 160 mm
- reťaz Super Record 12s
- kľučky Super Record 172,5 mm / 175 mm
- stredové misky Super Record BSA (závitové)
- DB skrutky zadného strmeňa (dĺžku nunto zvoliť podľa rámu)
Súčasťou sady nie je kazeta.
Popis jednotlivých komponentov:

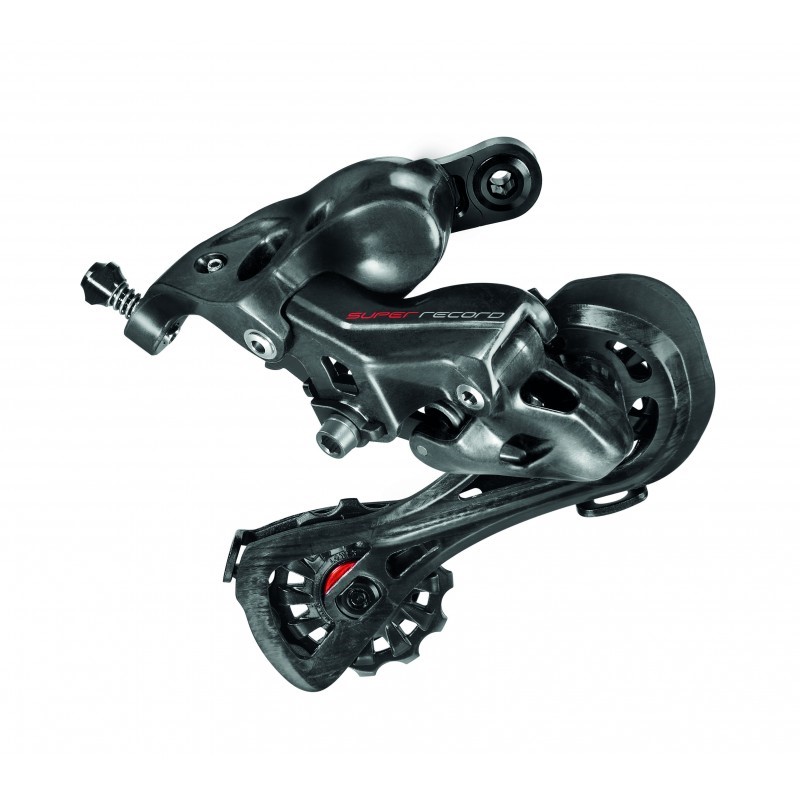

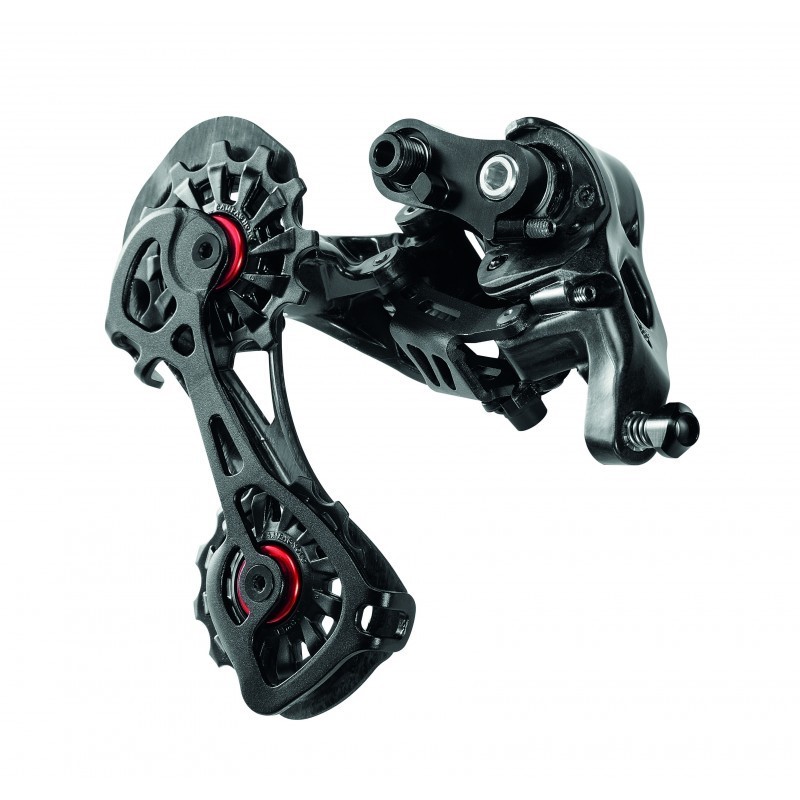

Prehadzovačka Super Record™ 12x2 je tou najpresnejšie, najrýchlejšie a najjemnejšie radiacou prehadzovačkou, ktorú firma Campagnolo kedy vyrobila. Úplne nový tvar paralelogramu prehadzovačky s použitím tzv. 3D EMBRACE technológia zaisťuje presnejšie a jemnejšie radenie s nižšou energetickou stratou, čo zároveň predlžuje životnosť komponentu. Prepracovaný paralelogram prehadzovačky umožňuje udržanie identickej vzdialenosti vrchného ozubeného kolieska prehadzovačky voči jednotlivým pastorkom , tj prehadzovačka presne kopíruje kazetu, čím je docielené výrazne presnejšie radenie na všetkých pastorkoch. Úplne prepracovaný bol aj tvar vodítka , ktoré je novo osadené väčšími kladkami, ktoré napomáhajú už aj tak skvelému prejavu radenia. Vrchná kladka sa od spodnej odlišuje výrazne dlhšími zubami, ktoré napomáhajú k udržaniu presnej pozície reťaze voči kazete. Vodítko je dimenzované ako pre kazetu s najväčším pastorom 29 zubov, tak aj kazetu s pastorkom 32 zubov. Novo pridaná kompenzačná pružinka do vrchnej časti paralelogramu eliminuje vibrácie a zaisťuje tak bezchybné radenie na všetkých typoch povrchov.
Použité materiály: Ultra ľahký technopolymér s karbónovou prímesou, dural, titánové/duralové skrutky/čapy
Váha: 181 g

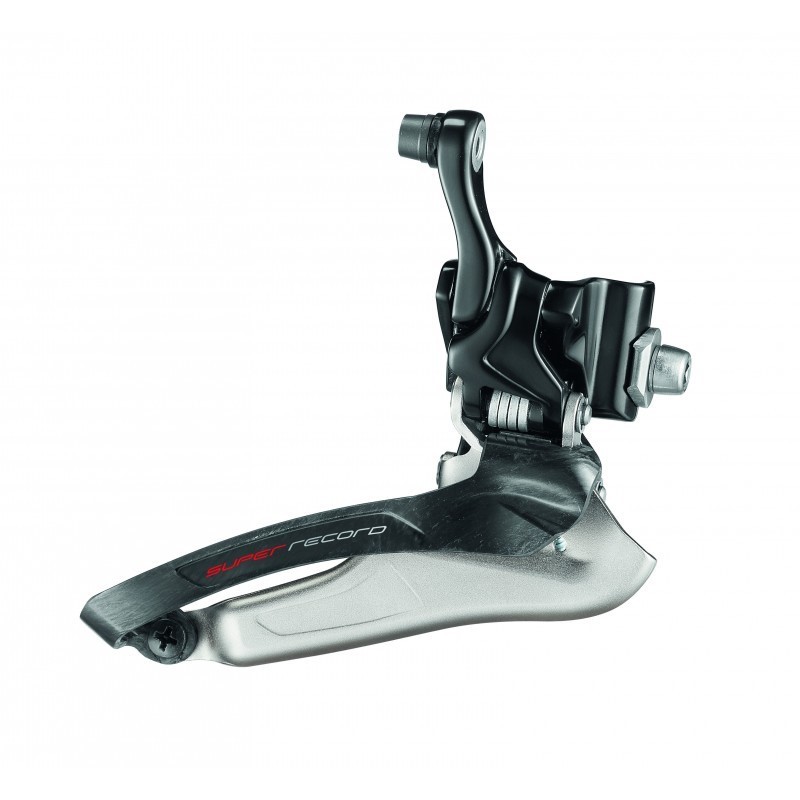

Prešmykač Super Record™ 12x2 je tým najpresnejšie, najrýchlejšie a najjemnejšie radiacim prešmykačom, ktorý firma Campagnolo kedy vyrobila. Novo poňaté ramienko prešmykača, ktoré sa teraz skladá z dvoch samostatných - samostatne sa pohybujúcich - častí spojených jedným čapom (doterajšie ramienka prešmykačov boli vyrábané z jedného kusu materiálu), umožnilo skrátenie kroku preradenia a ponúka tak nekompromisnú a okamžitú odozvu na pohyby radiacu. Karbónové vodítko prešmykača bolo zúžené a novo prispôsobené na použitie so širšími plášťami (až do šírky 32 mm), tj nehrozí, že by prešmykač prišiel aj s takto širokým plášťom do styku.
Prešmykač taktiež ponúka možnosť 2 polôh pri zaradení na veľkom prevodníku, čo úplne eliminuje nepríjemné trenie reťaze o vodítko pri zaradení krížených prevodov.
Použité materiály: Monocoque karbón, titánové/duralové skrutky/čapy
Váha: 79 g

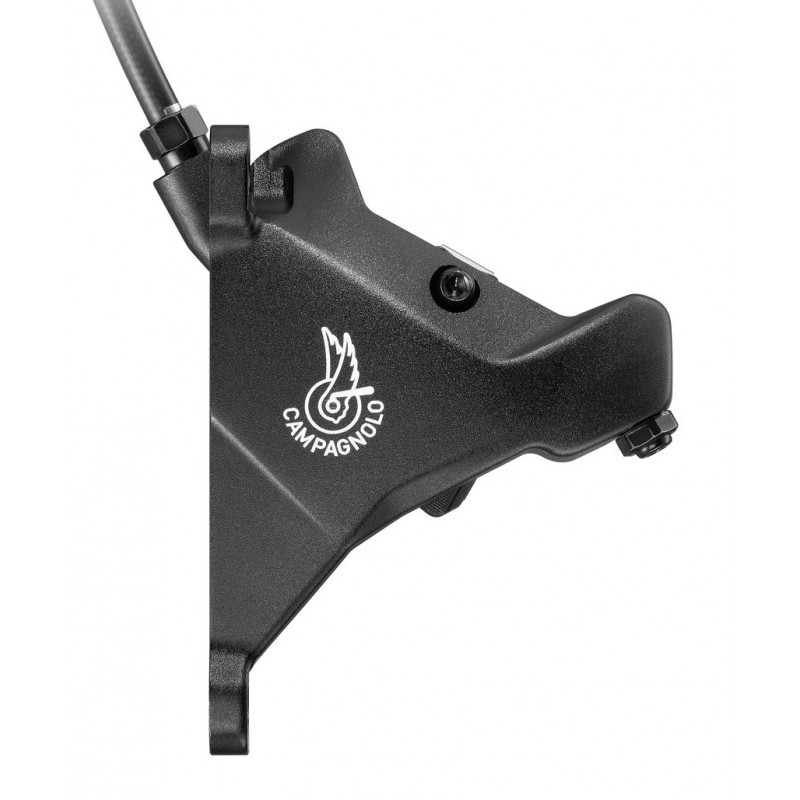

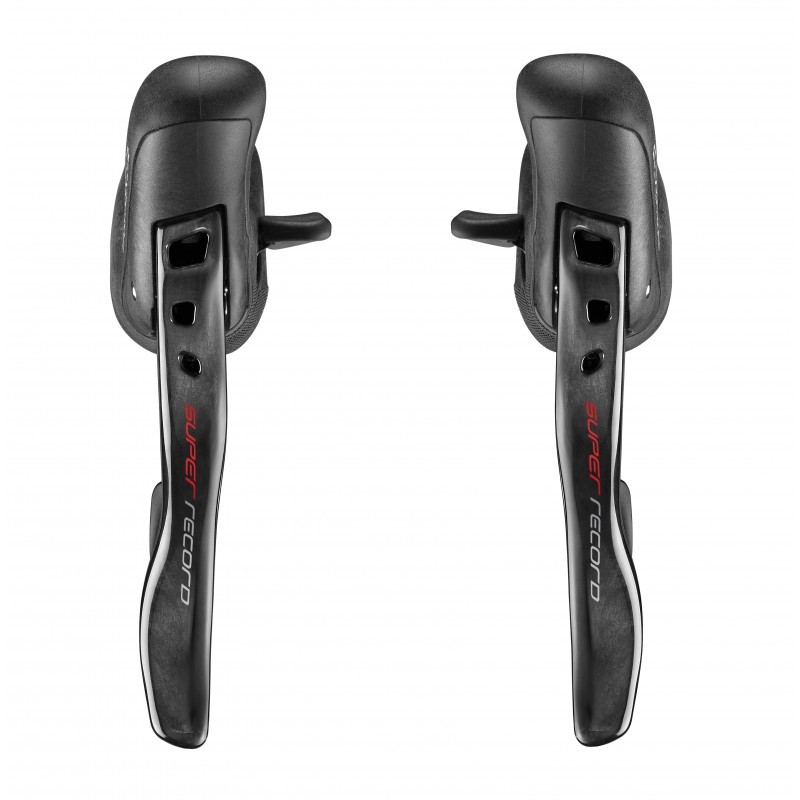

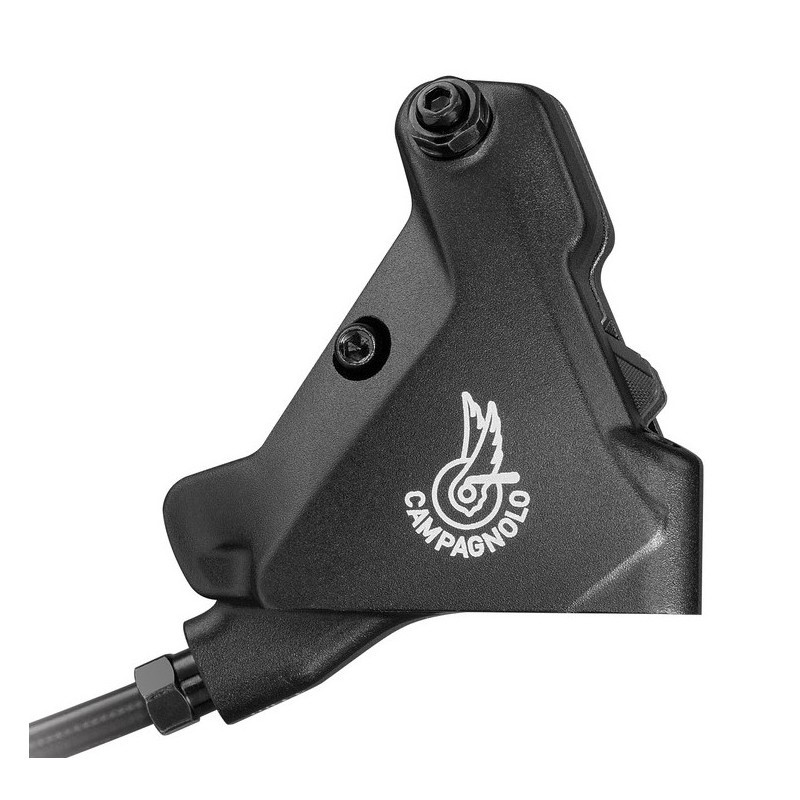

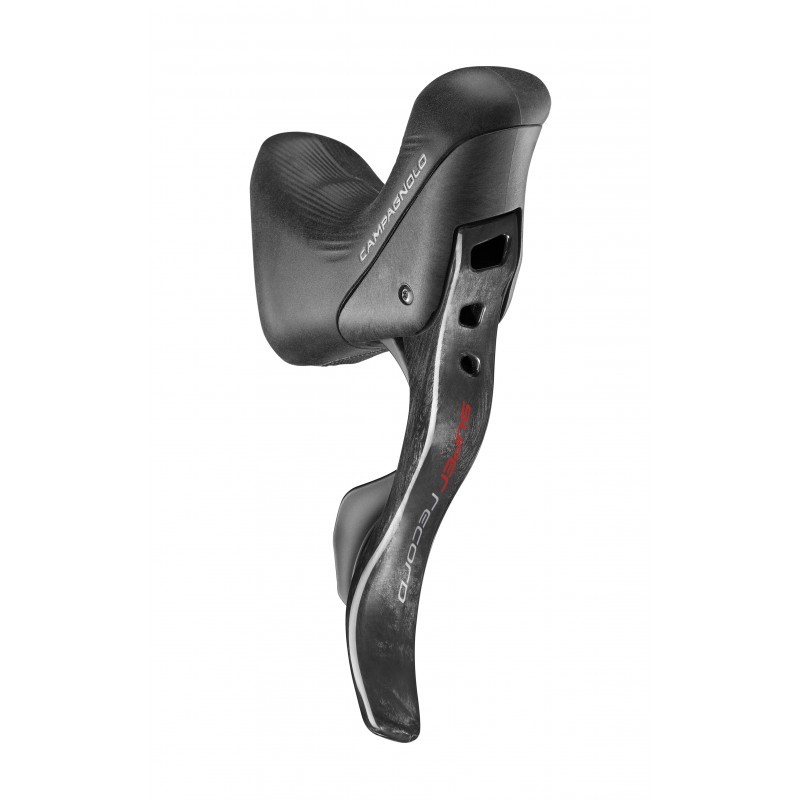

Radenie ULTRA SHIFT Super Record DB 12x2 je prepojené s dvojpiestovými brzdičmi/strmeňmi za pomoci hydraulických hadičiek. Ako náplň je používaný minerálny olej (nie je súčasťou balenia, nutné dokúpiť viď. Príslušenstvo). Brzdové strmene Campagnolo DB sú vyrábané v štandarde FLAT-MOUNT .
Páky samotné sú iba o 8 mm vyššie v porovnaní so súčasnými modelmi štandardných radiacich pák. Avšak podľa údajov firmy Campagnolo bolo docielené zhody 98% s úchopom štandardných EPS radiacich pák. Zvýšenie pák umožnilo vloženie nádobky s minerálnym olejom. Táto nádobka je jednoducho vyberateľná, čo je dôležité pre prípadný servis či výmenu poškodenej radiacej páky. Navyše tento jednoduchý systém umožňuje jednoduchú voľbu, ktorá z vašich brzdových pák bude ovládať predný alebo zadný brzdový strmeň.
Radenie je vybavené systémom, ktorý Campagnolo označuje AMS (Adjustable Mudulation System). Tento systém umožňuje jazdcovi pomocou 2,5mm inbusového kľúča jednoducho nastaviť mäkkosť/tuhosť brzdovej páky a tým aj modulovať nástup brzdového účinku. Páky tiež umožňujú možnosť upravenia vzdialenosti brzdovej/radiacej páky od riadidiel .
Radenie je kompatibilné LEN so systémami 12s (Super Record, Record) od modelového roku 2019.
Použité materiály: karbón, dural, oceľ, kompozit
Váha: 692 g (vrátane brzdových strmeňov)

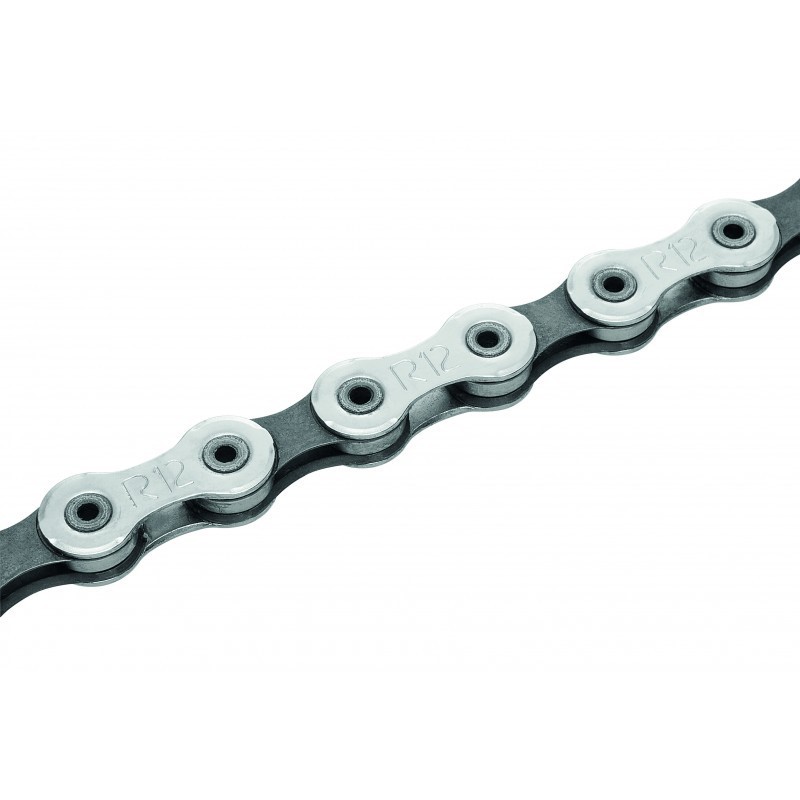

Reťaz Super Record™ 12x2 je špeciálne určená na použitie so systémom 12x2 speed. Vonkajšie články reťaze sú odľahčené. Reťaz sa spája výhradne špeciálnym nitovačom Campagnolo UT-CN300 alebo univerzálnym nitovačom pre všetky typy reťazí Rohloff Revolver 3, pomocou špeciálneho zavádzacieho nitu CN-SR600.
Oproti reťazi pre systém 11x2 sú jednotlivé články užšie (5,45 mm vs. 5,15 mm) a to všetko pri zachovaní rovnakej životnosti, tj 3000 km až 8000 km. Pre tichší chod reťaze boli upravené jeho jednotlivé čapy. Tieto čapy pri systéme 11x2 prečnievali jednotlivé články o 0,1 mm. Pri reťazi 12x2 potom iba 0,02 mm (výnimkou je spojovací čap reťaze).
Váha: 2,0 g - 1 článok ( pr. 108 článkov - 216 g )

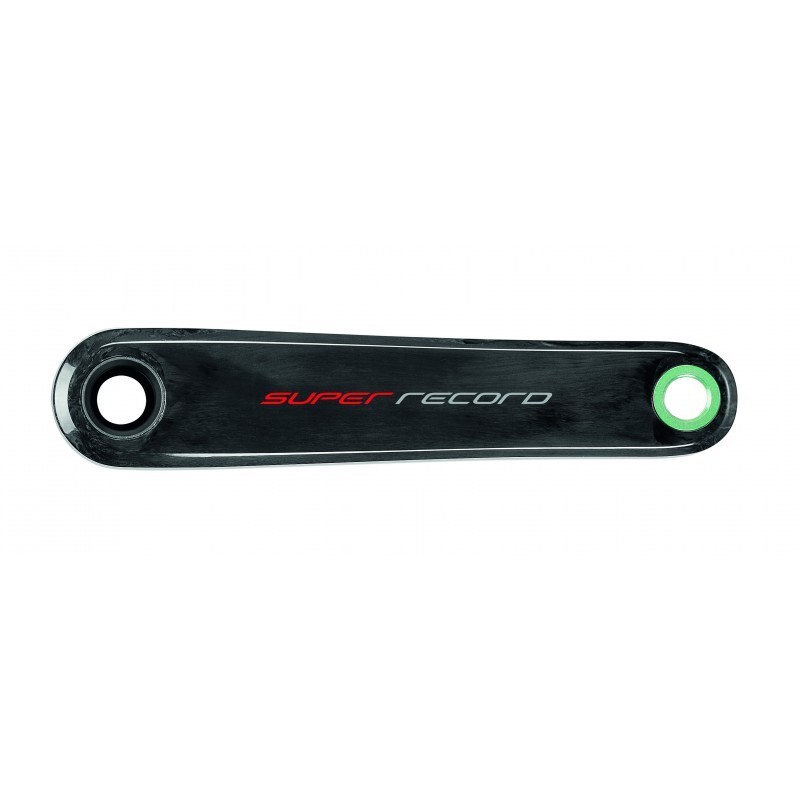

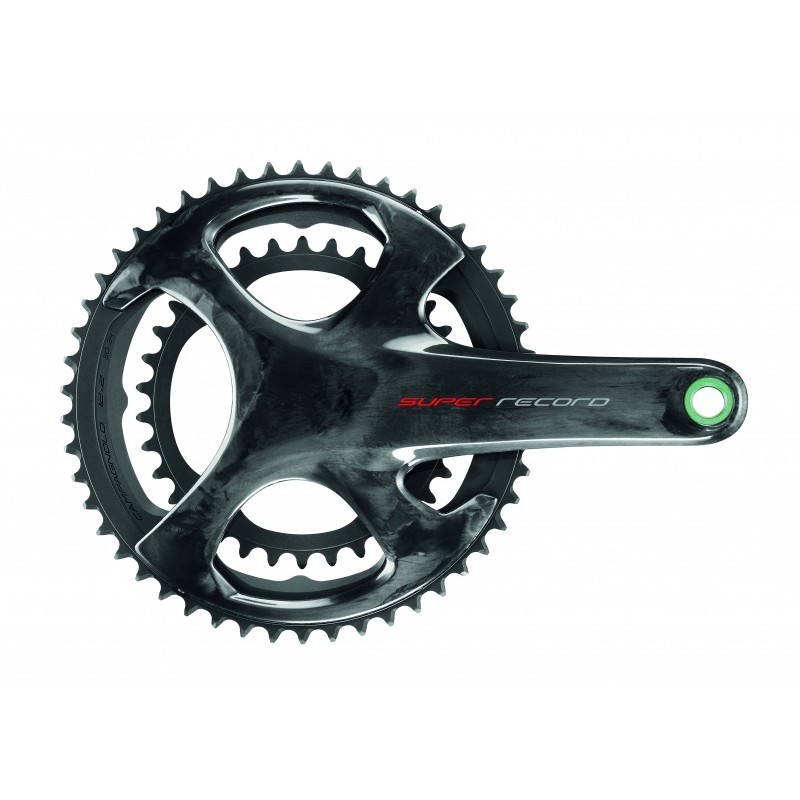

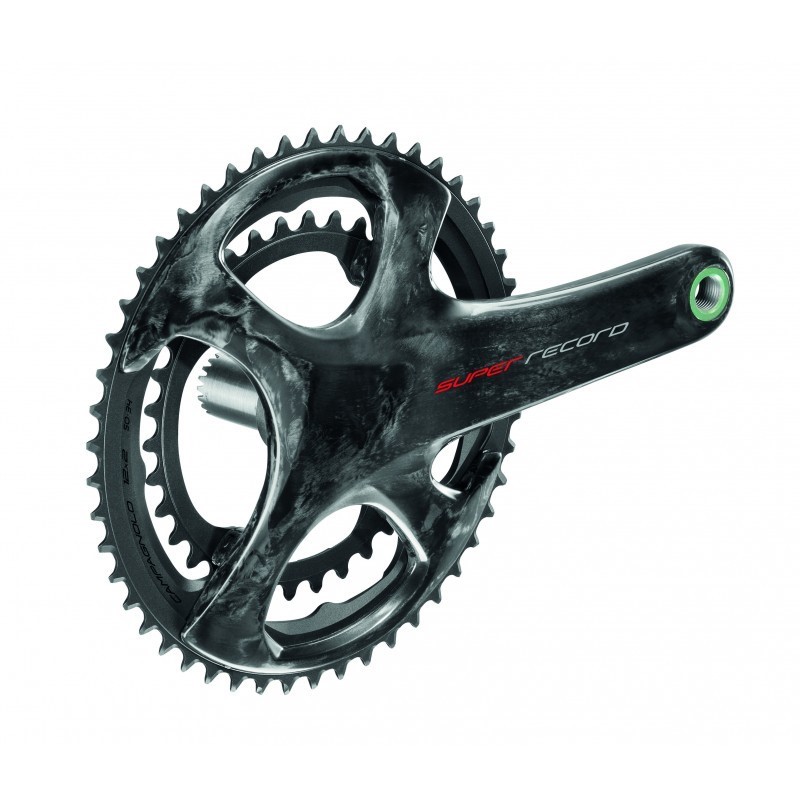

Kľučky ULTRA TORQUE Super Record™ 12x2 boli upravené pre 12-rýchlostný systém. Nové prevodníky sú optimalizované na použitie s užšou reťazou a zdvojené nábehy zaisťujú okamžitú odozvu na radenie. Zmenu priznal aj dizajn, u ktorého sa podarilo docieliť lepšie aerodynamické hodnoty. Zachovaný samozrejme zostal rokmi preverený systém spojenia dvoch poloosí za pomoci jedinej skrutky (systém Ultra Torque).
Kľučky sú tradične vyrobené z karbónového vlákna. Pre docielenie čo najnižšej hmotnosti sú duté . Karbónové kľučky sú osadené titánovými poloosami spájanými titánovou skrutkou . Súčasťou poloosí sú keramické ložiská CULT s neuveriteľne nízkym valivým odporom. Nové sú tiež prevodníky s upravenými nábehmi pre rýchlejšie radenie, ktoré sa novo neprichytávajú navzájom k sebe, ale sú skrutkované priamo do kľučiek. Toto integrované uchytenie prevodníkov umožňuje montáž všetkých vyrábaných kombinácií prevodníkov na jeden typ kľučiek. Prevodníky sa do kľučiek uťahujú ľahkými duralovými skrutkami. Kľučky sú ponúkané v dĺžkach 172,5/175 mm av prevodníkových kombináciách 53-39/52-36/50-34 .
Q-faktor nových kľučiek je 145,5 mm, kľučky sú kompatibilné ako pre kolesá s klasickými čeľusťovými brzdami, tak aj pre kolesá s diskovými brzdami.
Použité materiály: karbón, titán, dural
Váha: 618 g (kombinácia 172,5mm 50-34)
Stredové misky a adaptéry ULTRA TORQUE
Stredové misky Record™ sú vyrobené z duralu a sú ponúkané v dvoch závitových prevedeniach: ENG (1x37x24T) a ITA (36x24T).
Adaptéry systému Press-Fit sú potom určené pre rámy, ktoré majú bezzávitové stredové spojky. Adaptéry sú vyrábané v nasledujúcich rozmeroch: 68x42 / 68x46 / 86,5x41 / 79x46 / 86,5x46.
Použité materiály: dural
Váha: 29 g (Press-Fit adaptéry) / 45 g (závitové misky)

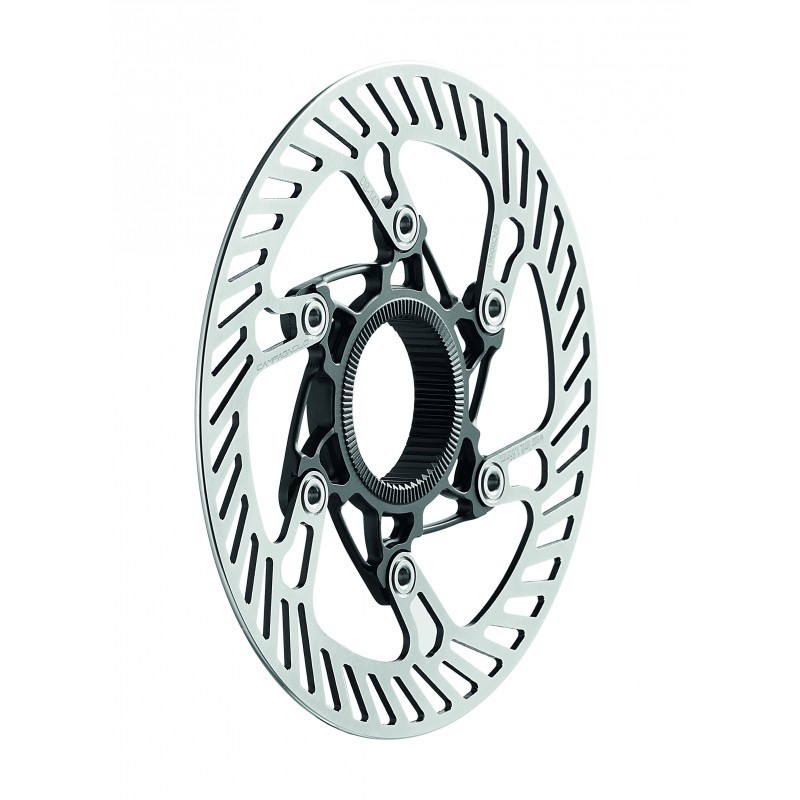

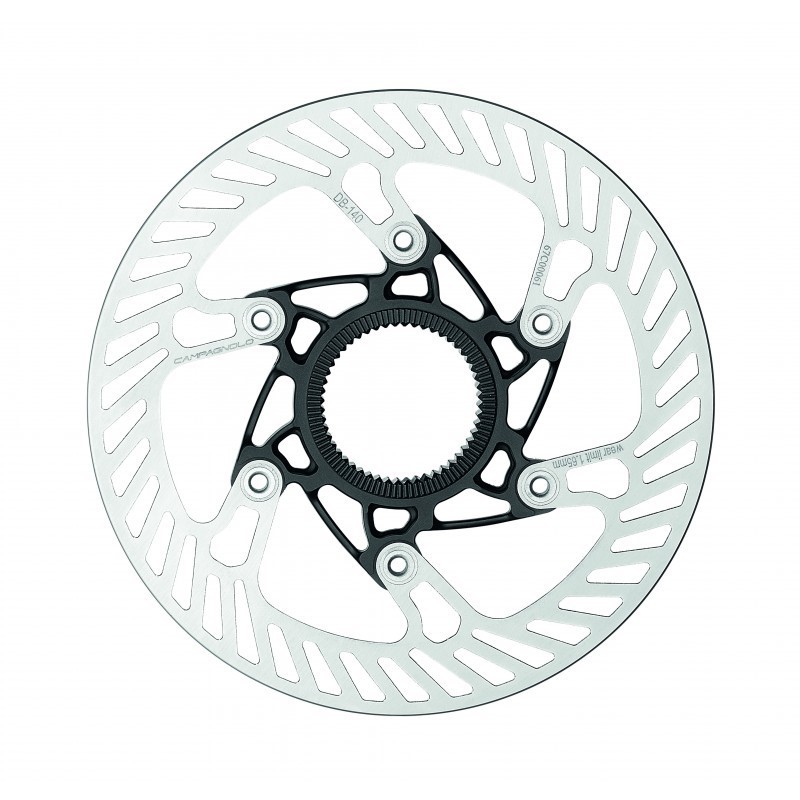

DB brzdový kotúč Campagnolo AFS (Axial Fitting System, identický so Shimano Central Lock) s priemerom 140/160 mm a šírkou 1,85 mm je vyrobený z nerezovej ocele a je uchytený na duralovom 6ramennom unášači. Toto riešenie ponúka ideálny kompromis medzi tuhosťou, hmotnosťou a odvodom tepla vznikajúcim pri intenzívnom brzdení.
Kotúč s priemerom 140 mm je určený výhradne pre zadnú brzdu, tj nie je možné ho umiestniť do predného brzdového strmeňa.
Campagnolo kládlo veľký dôraz na bezpečnosť az tohto dôvodu zvolilo kruhový tvar kotúča, ktorý je z pohľadu možného zranenia najbezpečnejší. Zároveň zaoblilo hranu kotúča takým spôsobom, že v tejto chvíli možno považovať kotúče Campagnolo za tie najbezpečnejšie na trhu.
Použité materiály: oceľ, dural
Váha: 99 g (pre 140 mm)
POZNÁMKA:
Kotúč je nutné vymeniť, pokiaľ sa jeho šírka zníži na hranici 1,65 mm.
Kotúče sú ponúkané v nasledujúcich priemeroch: 140 mm (len pre zadný brzdový strmeň pri váhe jazdca do 80 kg) a 160 mm (pre zadný aj predný brzdový strmeň).
| Kľuky dĺžka | 172,5 mm |
| Kategorie | Komponenty |
| Zuby nejmenší | 34 zubů |
| Zuby největší | 50 zubů |
| Počet rychlostí | 12s |
| Výrobce | CAMPAGNOLO |
